العزل الصوتي وامتصاص الصدى

مجموعة العزل الصوتي وامتصاص الصدى

مقدمة

تقدم كرزا – المواد المتطورة في هذه المجموعة الحلول الفنية المتعلقة بموضوع العزل الصوتي وامتصاص الصدى.  فنتيجة لحداثة الحياة العصرية، وللتطور المتسارع في أجهزة الصوت وملحقاتها، ونتيجة لانتقال الصوت والضوضاء والضجيج الحاصل كنتيجة للكثافة البشرية وطبيعة الأعمال، سواءً في المباني السكنية أو التجارية أو الصناعية أو حتى في المنشأة العامة، فقد تنامت الحاجة لمواكبة هذا التطور بإيجاد أساليب فعالة للتحكم في الصوت عن طريق التخفيض من نسب ارتداده (وهو ما يعرف بالتحكم بظاهرة الصدى)، أو التخفيض من نسب انتقاله عبر أجزاء المبنى المختلفة (وهو ما يعرف بعزل الصوت). ويشمل ذلك عزل الغرف السكنية وعزل المولدات وعزل غرف الاجتماعات وعزل قاعات المحاضرات وغيرها. ومن أهم القطاعات التي تستفيد من هذه الخدمة:

• القطاع السكني من منازل وفلل وشقق سكنية
• القطاع الضيافة من فنادق وشقق سكنية ومنتجعات
• قطاع الأعمال من مكاتب وقاعات الاجتماعات في الشركات
• المرافق والمنشآت الصناعية
• صالات المناسبات وبعض الأجنحة الخاصة في بعض المطاعم الخاصة
• قاعات المحاضرات في الجامعات والمنشآت التعليمية
• غرف المستشفيات والمراكز الصحية
• استيديو هات الصوت في الإذاعة والتلفزيون
• غرف التسجيلات ذات الحاجة الفائقة لعزل الصوت

اسم المادة العلمي وأسمائها في السوق

1. عزل الصوت
2. امتصاص الصدى
3. Sound Insulation
4. Acoustic Insulation
5. Echo Absorbing

مميزات مجموعة العزل الصوتي وامتصاص الصدى

من أهم مميزات هذه المجموعة:

• عزل غرف المنازل والفنادق والمكاتب للحفاظ على الراحة
• عزل غرف الموسيقى والتسجيلات الصوتية لامتصاص الصدى
• إمكانية استخدامها لقاعات المحاضرات والاجتماعات للاستفادة العامة
• عزل غرف المستشفيات والمراكز الصحية للحفاظ على صحة المرضى
• عزل المناطق والمنشآت الصناعية للتخلص من الضجيج
• الحفاظ على الخصوصية والأمور السرية
• الحفاظ على عدم الإزعاج للآخرين

وحيث أنه قد كان من الضروري معرفة احتياجات عملائنا وطبيعتها، مع تحليل عناصرها بشكل علمي لكي نتمكن من الوقوف على الحلول المناسبة لكل حالة على حدة، فقد حرصنا على أن تتضمن حلولنا تحديد أنواع المواد المستخدمة في العزل وعدد الطبقات اللازمة وطريقة تركيب كل منها، وذلك للوصول إلى النتيجة والجودة المرجوتين بحلول فعالة تناسب تطلعات عملائنا.

وعلى سبيل المثال لا الحصر، فالعزل اللازم لغرف الموسيقى والتسجيلات الصوتية ضمن أستوديوهات الإذاعة يحتاج طبقات متعددة من مواد عزل الصوت ومن مواد امتصاص الصدى، وهي أكثر من طبقات العزل الذي تحتاجه قاعات المحاضرات في الجامعات، ومع أن الأخيرة تحتاج لمقدار أقل من عزل الصوت، لكنها تحتاج لمقدار أكبر من مواد وطبقات امتصاص الصدى، وبناءً على ذلك فإن كل حالة تتطلب دراسة خاصة لمواد العزل وتفاصيل التثبيت وطريقة التركيب مما يؤدي للوصول إلى حل اقتصادي لإتمام العمل على وجه أفضل.

أنواع الأسطح التي تتطلب عزل الصوت أو امتصاص الصدى

• الأرضيات
• الجدران
• الأسقف
• الأبواب
• الشبابيك

أنواع المواد المستخدمة في العزل الصوتي

يوجد العديد من المواد المستخدمة في مجال العزل الصوتي، ومن أهمها:

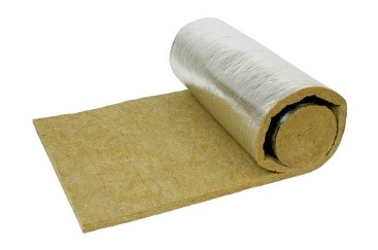

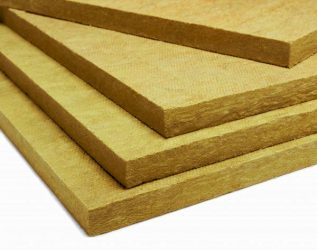

ألواح الصوف الصخري

يتم تصنيع هذه المادة من نوع معين من صخور البازلت، ويتكّون هذا العازل من جزأين، الأول من الصوف الصخري، والآخر من أوراق الألومنيوم المقويّة القادرة على امتصاص الصّوت، وتتميّز سهولة استخدامها وتركيبها على الجدران والأرضيات. ومن مميزاتها أنها عازلة للحرارة والصوت وغير قابلة للصدأ وغير منتجة للغازات الضارة للبيئة.

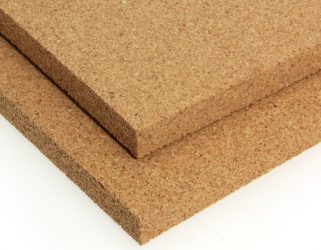

ألواح الفلين Cork Sheet

وتصنع هذه المادة من الفلين الطبيعي المستخرج من قلف شجر البلوط الفليني، والذي يتم معالجته وتشكيله على شكل ألواح سهلة الاستخدام والقص ليتم تركيبها على الجدران والأرضيات والأسقف وداخل الأبواب كحشوة لعزل الصوت والحرارة.

الألواح واللفات المرنة

تصنع هذه الألواح من المطاط الطبيعي أو المطاط الصناعي أو من المواد البترولية، وتتميز بليونتها وعازلتيها العالية للصوت والحرارة، كما تتميز بقدرة عالية على امتصاص موجات الصوت وتعتبر من مواد الامتصاص المميزة لصدى الصوت.

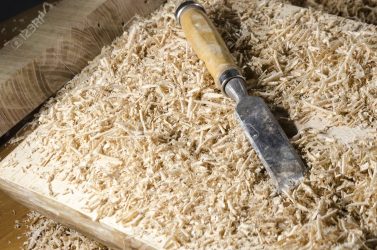

نشارة الخشب

وهذه من أفضل مواد عزل الصوت وامتصاص موجاته، حيث إنها لا تمكن موجات الصوت من النفاذ من خلالها لأنها تقوم بتكسيرها ومن ثم امتصاصها، وتستعمل عادة في الجدران الجافة وتكون على هيئة ألواح أو بشكلها السائب.

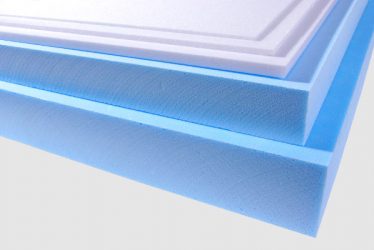

ألواح البولسترين الأزرق وألواح البولي يوريثين الأبيض

  وتصنع هذه الألواح من مواد بتروكيماوية، وتعتبر من المواد الممتازة للعزل الحراري كما أنها جيدة للعزل الصوتي، وتتميز بخفة وزنها وسهولة التعامل معها أثناء القص والتركيب، كما تتميز بانخفاض تكلفتها مما يجعلها مادة مناسبة للعزل. تتمثل طريقة عزلها الصوتي عن طريق امتصاص الصوت في الفراغات الهوائية داخل الفقاعات (الرغوة) المكونة لهذه الألواح.

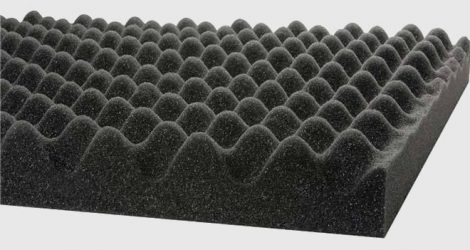

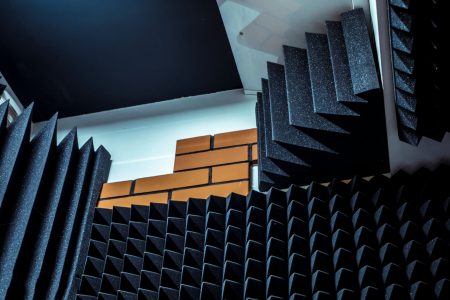

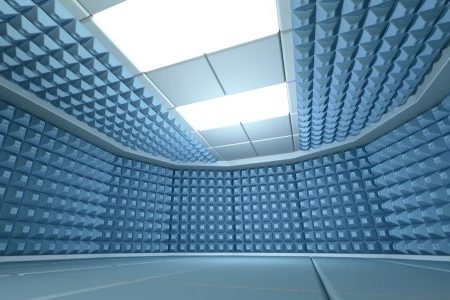

الألواح الإسفنجية ذات النتوءات الهرمي (أهرام) أو المدببة Sponge Foam Panel

وتقوم هذه المواد بامتصاص صدى الصوت وتكسير موجاته. تتكون هذه الألواح من الإسفنج الرغوي، وتأخذ في سطحها الخارجي شكل الهرمي أو المدبب، ولها فائدتان: أولهما أن أسطحها الهرمية أو المدببة تعمل على تكسير موجات الصوت وتمنع ارتدادها مما يؤدي إلى خمد صدى الصوت في المكان، وثانيهما أن بنيتها المرنة تعمل على التخفيف من درجة نفاذ الصوت من خلالها، ويمكن تركيبها على الأسقف والجدران.

ألواح الألياف الجبسية المخرمة Perforated Gypsum Boards

من المعلوم أن مادة الجبس من المواد عالية العازلة للصوت، كما أنها من مواد تشطيب الجدران والأسقف الرئيسية، لذلك فإنها تستخدم بشكل أساسي في تشطيب غرف عزل الصوت في المنشئات السكنية والتجارية، كما أنه ونتيجة للابتكارات الحديثة في مجال عزل الصوت ومجال امتصاص الصدى، فقد تم ابتكار ألواح ألياف جبسية مخرمة، لتساهم الأخرام في رفع فاعلية الألواح على تكسير موجات الصوت وعزله بالإضافة إلى كونها ذات مظهر أنيق جذاب. وتتميز بسهولة وسرعة تركيبها على الأسقف والجدران وسهولة دهانها بجميع أنواع وألوان الدهانات، كما أنها تتميز بسعرها المناسب.

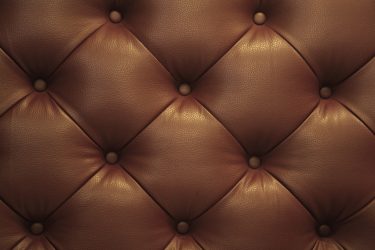

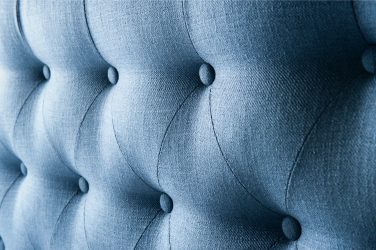

التنجيد بالقماش والجلد

وتفيد هذه العملية بامتصاص الصدى أكثر منها من عزل الصوت، ولكنها من أفضل الحلول لامتصاص صدى الصوت. وتستعمل غالبا في دور السينما وفي أستوديوهات التسجيلات الصوتية.

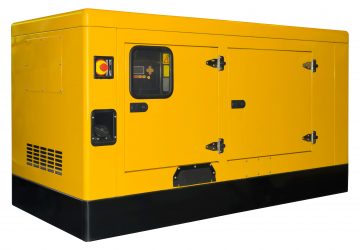

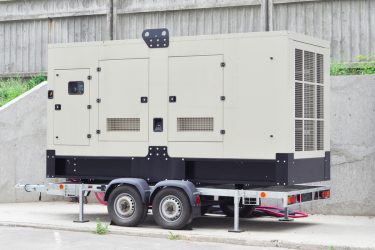

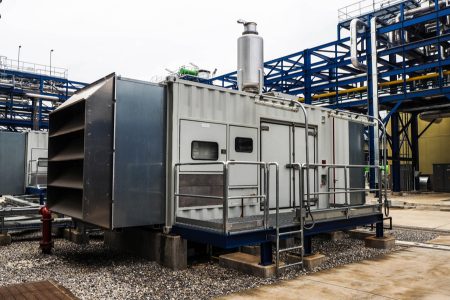

عزل صوت المولدات الكهربائية الصناعية

هنالك عدة طرق لعزل صوت المولدات، ومن أهمها:

المسافات

من أبسط الطرق لتقليل الضوضاء الصادرة عن المولدات الكهربائية هي زيادة المسافة بينها وبين المكان المراد عدم وصول الضوضاء إليه، حيث كلما زادت المسافة بين مكان المولدة والموقع المراد تقليل الضوضاء به، تقل شدة الصوت الناتجة، لأن المسافة الكبيرة يجعل الضوضاء الناتجة عن التشغيل تنتشر هي الهواء. القاعدة العامة هي أنه عند مضاعفة المسافة، ستحصل على تقليل الضوضاء بمقدار 6 ديسيبل، وينطبق هذا على المساحات المفتوحة.

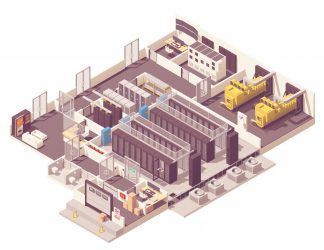

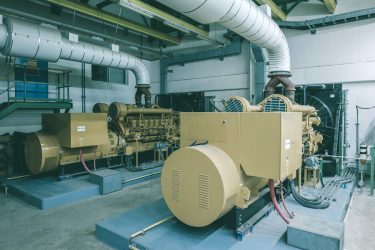

بناء الحواجز الصلبة العازلة للصوت

تحد الأسطح الصلبة من انتقال الضوضاء عن طريق عكس الموجات الصوتية، ويمكن أن تقلل الضوضاء بمقدار 10 ديسيبل على الأقل.

العازل الصوتي

استخدام الحواجز العازلة للصوت تعكس الموجات الصوتية وهذا يفيد في تقليل الضوضاء من وراء هذا الحاجز، ويشمل ذلك تبطين الأسطح الصلبة بمواد ممتصة للصوت مثل تركيب ألواح عازلة للصوت وتركيب بلاط أسقف عازلة للصوت. بالنسبة للمواقع الصناعية، تعتبر ألواح الجدران المصنوعة من الفولاذ المثقب هو الاختيار المناسب.

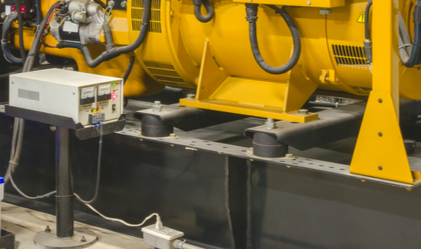

القواعد أو الدعامات المضادة للاهتزاز (AVM)

يتم وضع قواعد أو دعامات  تثبيت الاهتزاز تحت المولد على عزل الاهتزازات وتقليل انتقال الضوضاء. هناك الكثير من الخيارات المختلفة مثل (حوامل مطاطية، حوامل زنبركيه ومخمدات) وسيعتمد اختيارك لهذه المواد على مستوى الديسيبل الذي تحتاج إلى تخفيضه.

طريقة تصنيع عازل صوت المولدات الكهربائية

1. 1. 1. الهيكل الحديدي

يتكون من حديد زاوية على شكل متوازي مستطيلات وبأبعاد (50سم * 50سم * 45 سم) لغرض تثبيت المادة العازلة عليه.

1. 1. 2. المادة العازلة

يستخدم ثلاث أنواع مواد عازلة للصوت (الإسفنج، كرتون أطباق البيض، المطاط)

1. 1. 3. مروحة التبريد

يتم تثبيت مرواح شفط الهواء في السطح العلوي لصندوق العزل تقوم بسحب الهواء من الخارج إلى الداخل عن طريق ثقوب جانبية بغرض تبريد المولد أثناء العمل

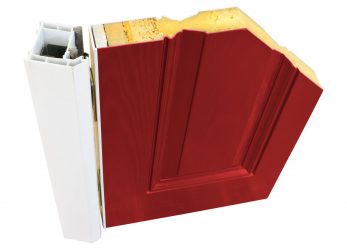

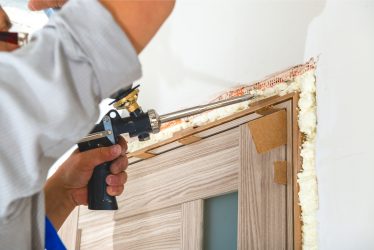

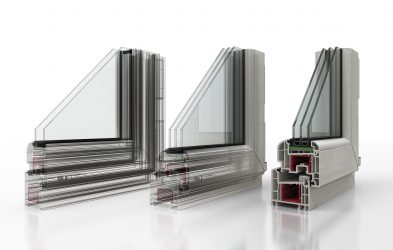

عزل الأبواب والشبابيك

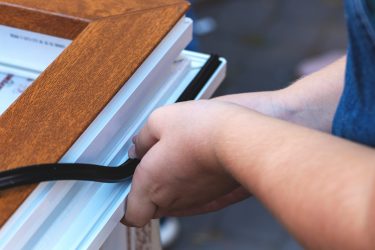

عند التفكير بعزل الصّوت المار من الباب نفكر بنوعية الباب الذي سيتم تركيبه فيجب أن يكون مصنوع من الخشب المضغوط، كم ان هناك أبواب مقاومة للصوت تكون محشوة بالفلين أو البولسترين أو محشوة بالصوف الصخري، أما الشبابيك فيتم عزل الصّوت فيها عن طريق سد الفتحات حول إطار الشباك باستخدام مادة لاصقة، وتكون سماكة لوح الزجاج المركب كبيرة، لأن سماكة الزجاج تحد من انتقال الصّوت، إلا أنه من الأفضل في كثير من الحالات أن يكون الزجاج من طبقتين بينهما فراغ هوائي.

عندما قام فريق كرزا باستحداث قسم العزل الصوتي، كان من الضروري التعرف على جميع ما يخص هذا المجال من الناحية العلمية لكي يكون عمل الفريق مبني على أسس علمية وثوابت صحيحة بالإضافة إلى التعامل مع المقاييس والأجهزة العلمية الخاصة بهذا المجال.

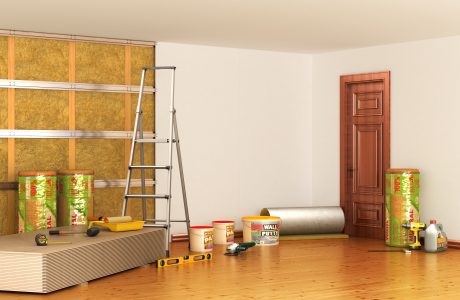

الطرق المستخدمة لتركيب العزل

بشكل عام يتم تركيب عازل الصوت على:

الجدران

يتم تركيب العازل على الجدران بعدة طرق:

• • • مباشرة على الجدار باستخدام الغراء أو المسامير ثم تغطية العازل بطبقة من الجدران الجافة
    • داخل أو على شبكة الحديد الخاصة بالجدران الجافة
    • داخل قوائم خشبية

الأسقف

يتم تركيب العازل على الأسقف بعدة طرق:

• • • تركيب العازل مباشرة على السقف باستخدام الغراء أو المسامير ثم تغطية العازل بطبقة من الجدران الجافة.
    • تركيب العازل داخل قوائم خشبية.

الأرضيات

• • • يتم تركيب العازل على الأرض باستخدام طبقة عازل لدن أسود ثم وضع طبقة العازل المطلوب ثم وضع ألواح خشب وأخيراً وضع طبقة نهائية صلبة لتغطية طبقات العزل سواء كان (طبقة أسمنت – خشب – بلاط).

الأماكن التي تحتاج إلى العزل الصوتي

من أهم الأماكن التي تحتاج إلى العزل الصوتي:

• غرف التسجيلات الصوتية
• المسارح
• قاعات المحاضرات
• قاعات الاجتماعات
• صالات الاحتفالات
• غرف مولدات الكهرباء
• الغرف المنزلية

بعض المصطلحات العلمية الخاصة بالعزل الصوتي

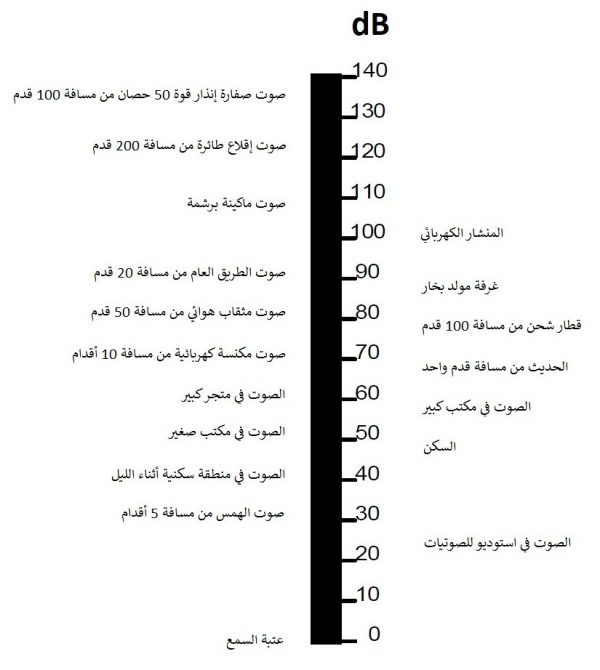

• وحدة قياس حدّة الصوت تعرف بالديسيبل (dB: Decibel)
• وحدة قياس درجة تخفيض حدّة الصوت تعرف بـ كفاءة تخفيض الصوت (NCR: Noise Reduction Coefficient)، وتمتلك كل مادة من مواد العزل كفاءة تخفيض صوت مختلفة عن الأخرى.
